一、水肥藥一體機簡介
按設備類型可分為固定式和平行移動式。
由于施肥時，噴灌機始終處于行走狀態，對施肥裝置的工作性能要求較高，必須保證注入噴灌機的肥液流量或濃度保持不變，而且不受噴灌機主水管道中水壓變化的影響，因此在滴灌系統、微噴灌系統中廣泛應用的壓差式施肥罐、文丘里施肥器等均不適合用于大型噴灌機的施肥。

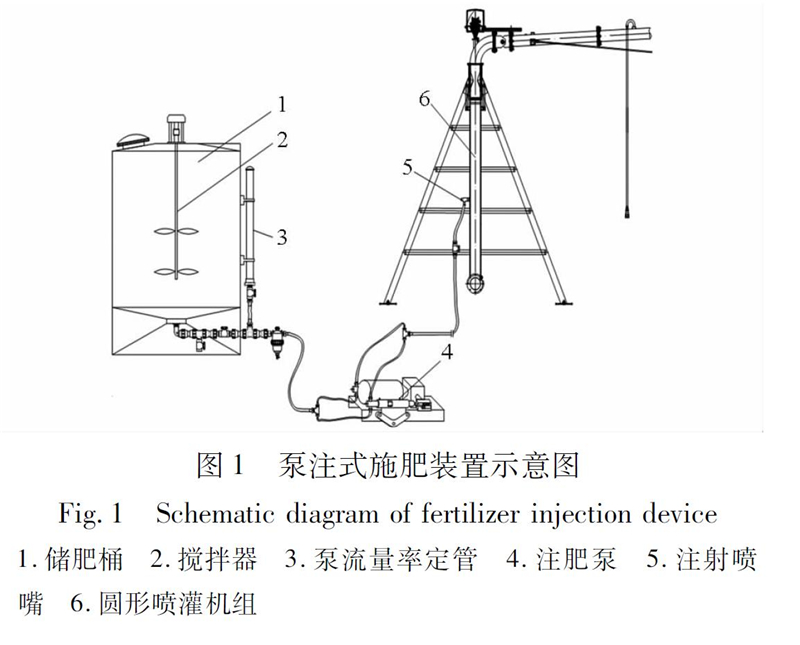

跟大型噴灌機配套專用的泵注式施肥裝置由儲肥桶、攪拌器、泵流量率定管、注肥泵、注射噴嘴、防虹吸回流裝置以及連接附件等組成。該施肥裝置依靠電力驅動的注肥泵提供動力，抽取儲肥桶中攪拌均勻的肥液，通過注射噴嘴將肥液均勻地注入到噴灌機的輸水管內，與灌溉水混合稀釋后由懸掛的低壓噴頭噴灑，實現水肥一體化作業。

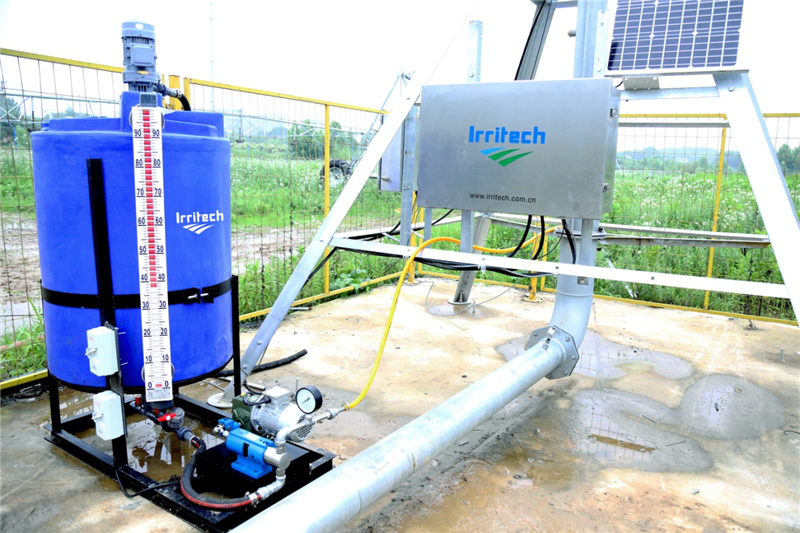

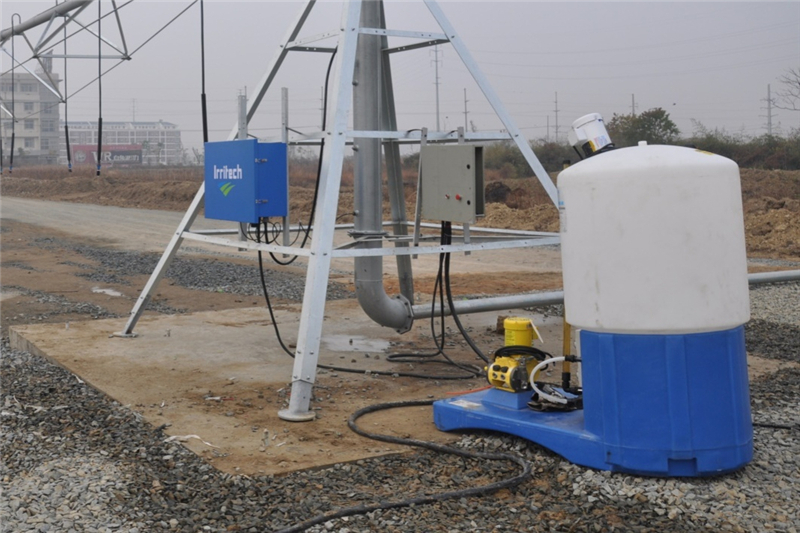

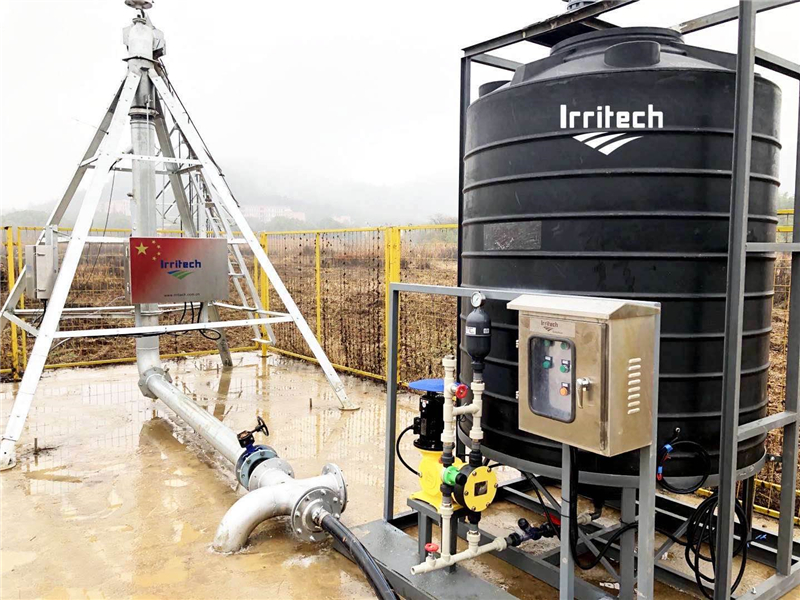

指針式噴灌機中心點是固定式的，因此施肥裝置可以放在設備中心點不遠處。

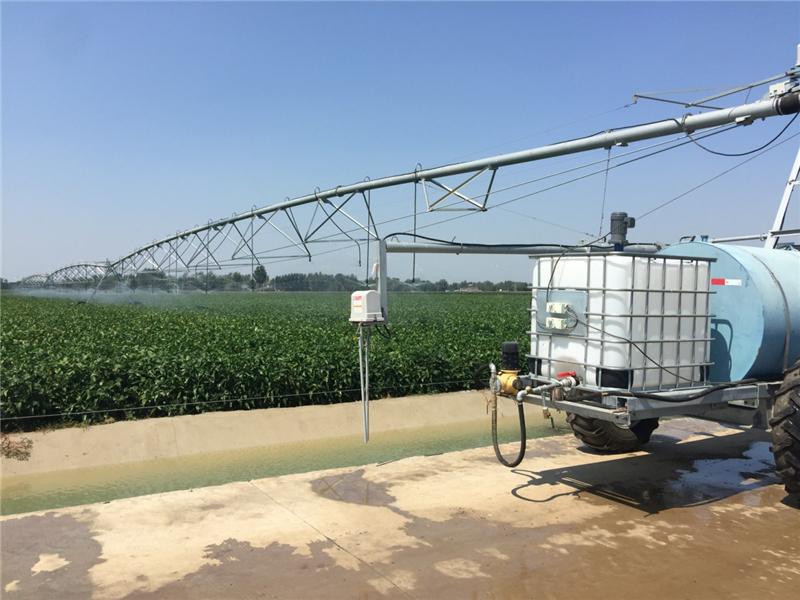

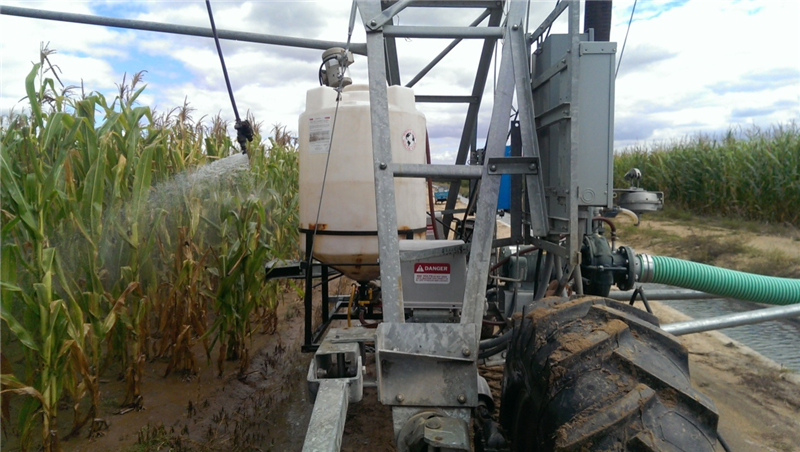

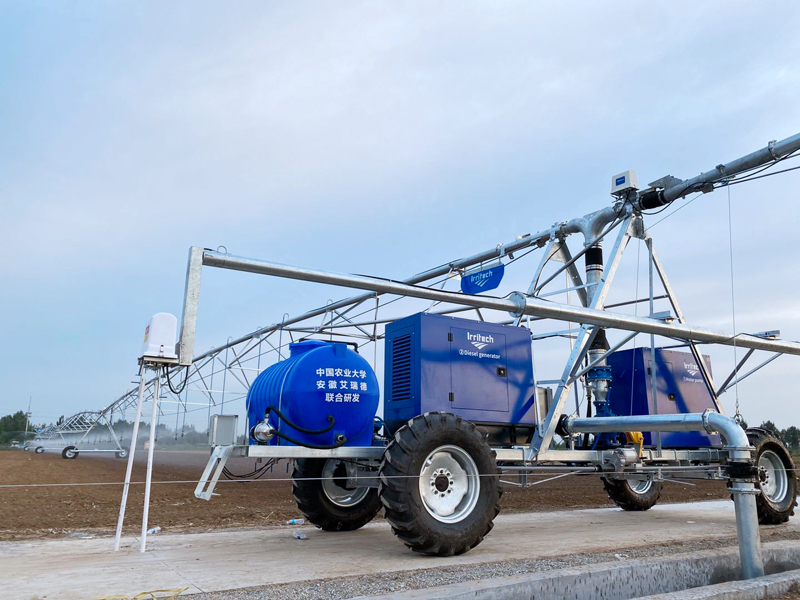

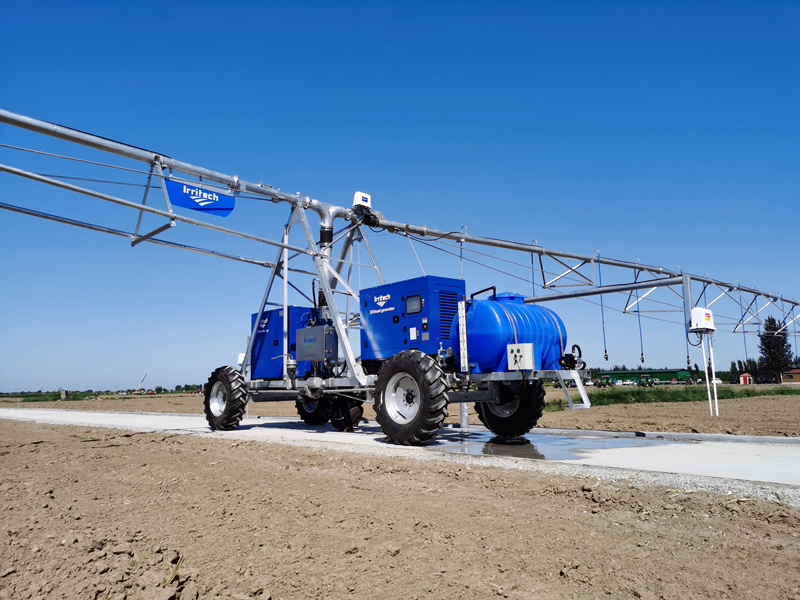

平移式噴灌機施肥裝置安裝在中心車上，隨噴灌機的移動而移動。
二、水肥一體化組成
1、 專用柱塞泵
最大工作壓力：1.0Mpa
工作溫度：0-40℃
柱塞泵流量范圍：150L/300L/450L/600L
流量調節范圍：10%-100%
液體粘度：0.3-1000cps
符合施肥裝置工作要求的注肥泵應為容積式泵，一般可選擇柱塞式、活塞式、隔膜式注肥泵。需要注意的是注肥泵的選型要考慮噴灌機的灌溉面積，入機流量、壓力等因素，計算的目的是保證肥料溶液的濃度。
2、 儲肥桶
儲肥桶設計成圓形筒體或方形狀，桶底宜設計成錐形結構，并用托架支撐，可方便排盡肥液和清洗儲肥桶。桶頂設有直徑４０～５０ｃｍ的肥料加入口以及直徑５ｃｍ的清水注入口，為方便操作，桶頂距地面不宜超過１.5ｍ。儲肥桶容積設計同樣需考慮噴灌機灌溉面積和入機流量，不宜過小。同時還要儲肥桶的加工、運輸成本和使用方便性。一般有1000L,1500L,2000L,3000L等不同規格。

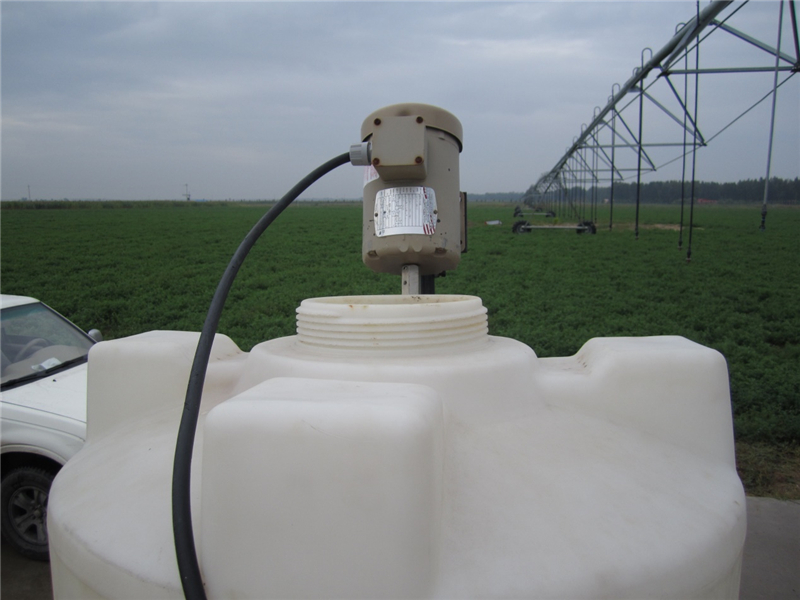

3、攪拌器
通過電動攪拌器，可以提高可溶肥料的溶解效果，使肥液得到充分的混合，電導率EC值和PH值將會更加準確、穩定。攪拌器需要考慮儲肥桶容積大小。

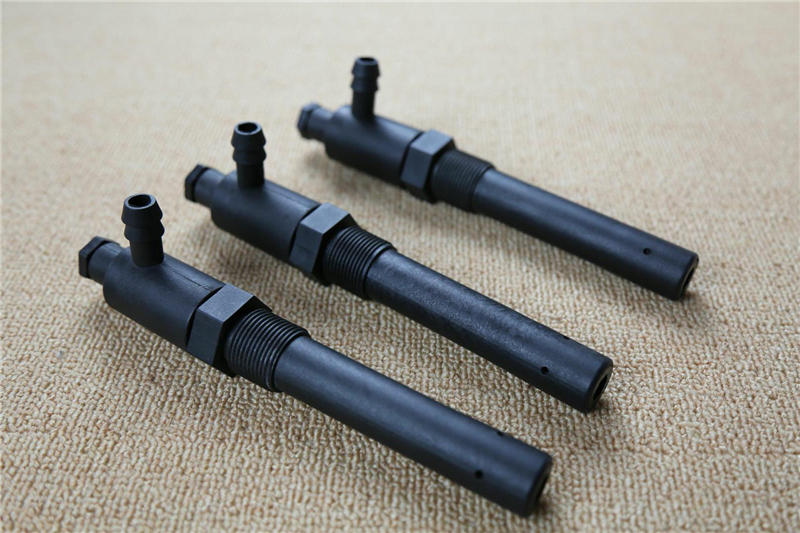

4、防倒流式注肥器
最大工作壓力：1.0Mpa
工作溫度：0-40℃
柱塞泵流量范圍：150L/300L/450L/600L
防虹吸、防倒流
?”或1”螺紋接口
它是泵注式施肥裝置的關鍵設備，其性能優劣對灌溉施肥均勻性和系統的良好運行具有重要作用。設計注射噴嘴時，除要求其水力和機械性能良好、結構簡單、工作可靠外，還必須具有以下２個功能：噴射肥液與灌溉水混合均勻效果好；具有單向止回功能，可防止灌溉水倒流。

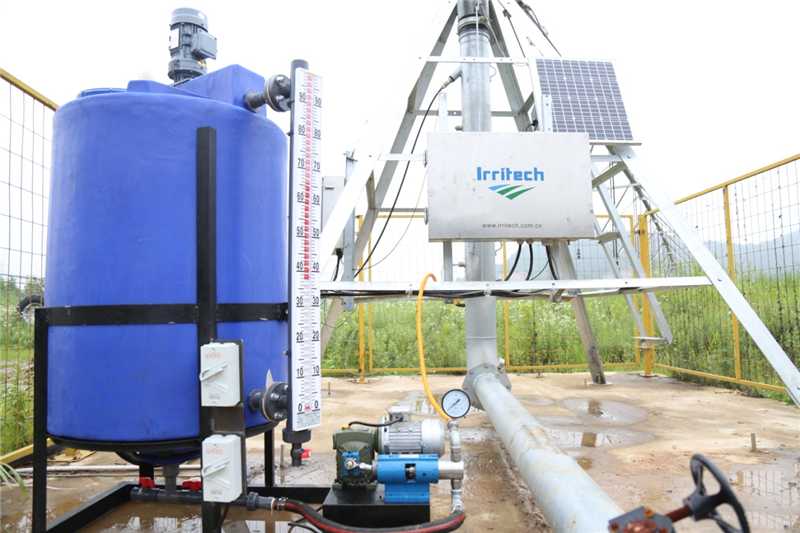

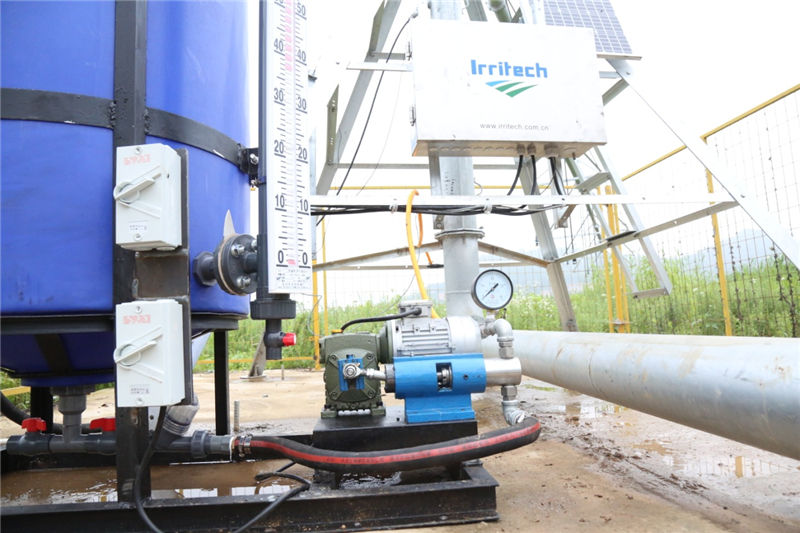

5、泵流量率定管
噴灌施肥時可根據實際情況改變注肥泵流量，需要精確測定注肥泵的實際流量。泵流量率定管與儲肥桶構成連通器聯合工作，管外壁附有刻度。測定時，通過觀測注肥泵在一定工作時間內率定管內肥液高度的變化，換算出儲肥桶內的肥液容積變化量，從而計算得到注肥泵的實際流量。率定管結構簡單，操作方便，測量精度較高。您也可以通過實時采集施肥管道中溶液的EC值和pH值，對肥液濃度進行分析。
6、其他裝置
為防止肥液回流，需在噴灌機供水管道和施肥系統管道安裝止回閥。施肥系統吸入口應裝防倒吸裝置；同時試肥料可溶性下游必須裝過濾設備，以清除未溶解的化肥或其他雜質。
三、水肥一體化安裝
1、水肥藥一體機系統的控制面板，通常集成到噴灌設備的控制柜中。只需要提供設備聯動功能（即只有在設備正常運行的時候施肥系統才有電）并給出三相電即可（需要說明的是國外有些地區由于采用的是不同的電壓標準需在訂貨前明確電壓等級和）。
2、噴灌機中心豎管和下彎脖已經預留出施肥灌取水口和肥液主水口。

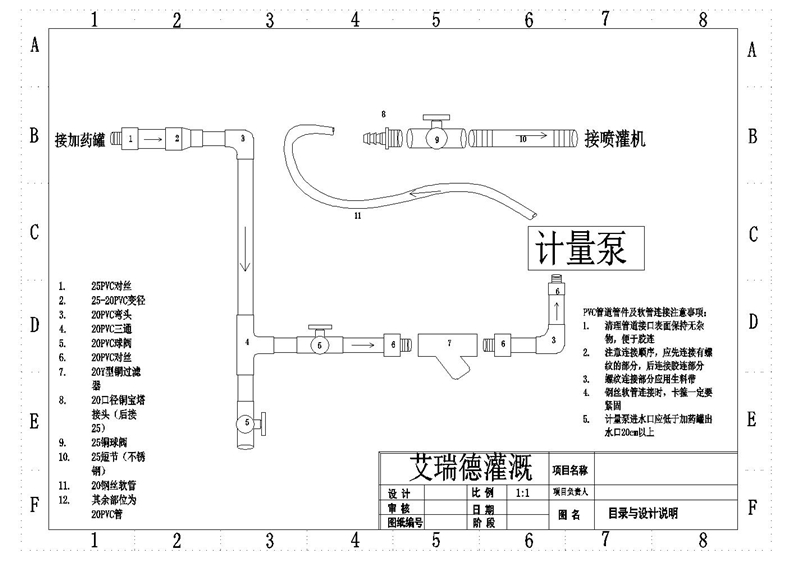

3.施肥系統還需要一些管件接頭，想為您的噴灌機增加施肥功能就請聯系艾瑞德灌溉吧。
四、噴灌機水肥一體化時需要協調肥料特性、機組工作參數和施肥泵特性的匹配關系，各種參數需要精確計算，主要考慮以下因素：
1.施肥量
2.原液濃度
3.原液總體積
4.噴灑肥液濃度
5.機組行走速度
6.注肥時間
7.噴灑水肥/清水深度
五、水肥一體化對肥料要求。
1、應選用可溶性高的肥料，在田間溫度下能夠完全、迅速地溶解于灌溉水中，不會阻塞過濾器和噴頭，不溶物含量低；
2、同時肥料兼容性強，配置肥料之間不能產生拮抗作用，基本沒有沉淀；
3、腐蝕性?。簩刂圃O(shè)備和灌溉系統的腐蝕性小。
