不少?lài)姽鄼C(jī)廠家目前只能生產指針式噴灌機，但是沒有平移式噴灌機，有些廠家的平移機雖然具備了平移機的基本架構，卻無法保證設備長期走直，由此帶來很多安全隱患。今天艾瑞德小編就跟大家介紹一下平移機的方向盤——導向塔盒。

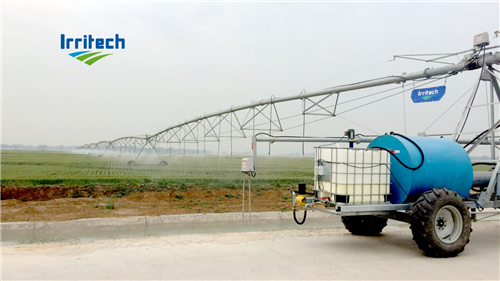

平移機最適澆灌合長方形地塊或者不規則地塊，設備運行相對指針機復雜很多，因?yàn)檎麄€(gè)設備都在行走，不像指針機那樣有中心點。正因如此，平移式噴灌機有很多種類型。按車頭形式有四輪型、兩輪型、旋轉型（Swing Around）、萬能型Universal等。下面簡單介紹一下典型的平移機犁溝導向的塔盒功能。

平移機可根據需要進行拖拽電纜供電或者發電機組供電，由電控柜內的百分率表來控制運行速度，由導向塔盒來控制中心車和末跨是否運行，導向塔盒類似方向盤的作用，導向塔盒通過導向桿的偏移方向來決定中心車和末跨是否運行。

正常情況下中心車和末端是同步運行的，也就是理想狀態下的走直線，如果導向桿發生偏移，那么導向塔盒就會控制其中一端停止運行，來達到調整方向的目的。

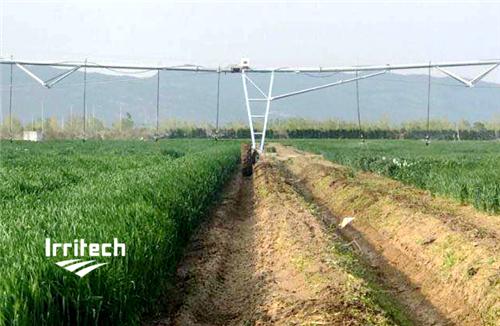

如圖所示最后一跨上面安裝有末端塔盒，該塔盒的作用就是控制最后一跨的運行，和指針機原理一樣產生角度后帶動倒數第二跨運行，依次類推，運行的同時中心車也處于運行狀態，從而帶動第二跨運行，這樣整個設備就處于兩端運行、中間同步跟隨的狀態。

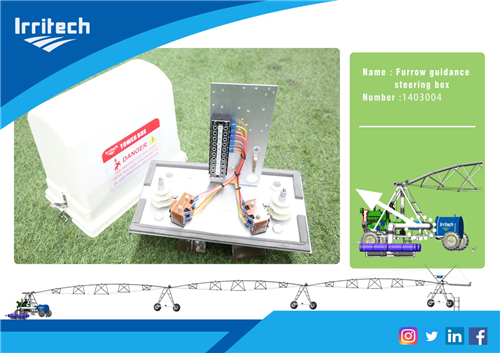

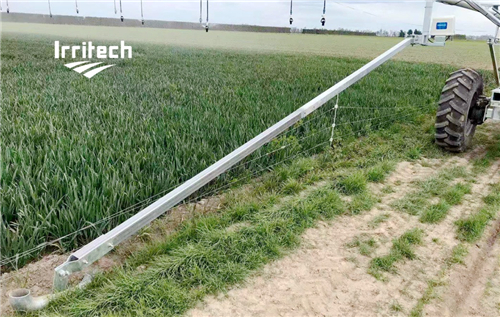

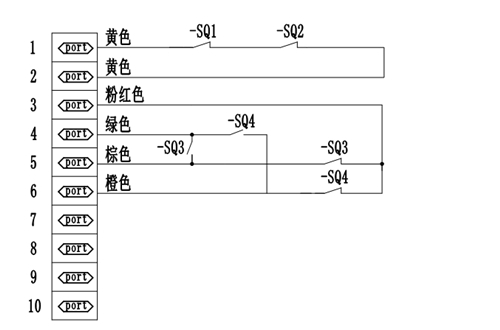

如圖所示，導向塔盒通過下方的連接桿和設備的導向桿連接，通過左右2組微動開關來感知設備是偏向左還是偏向右。其中粉色線為百分率表信號，正常情況下信號由SQ3和SQ4也就是運行微動出常閉點輸出到棕色和橙色線，而棕色和橙色線則分別去控制中心車和末端跨體運行，如果此時導向桿發現偏向，則SQ3和SQ4微動發生觸碰，則棕色和橙色的信號來源則變成了綠色線，綠色線的信號便是上文提到的脈沖塔盒過來的信好，也就是說，如果導向桿導致SQ3發現觸發，則橙色線（中心車）繼續由百分率表提供的信好運行，這樣2個信號的不同就導致了速度不同，也就發現了方向的偏轉，將設備糾正過來，直到導向桿恢復和泥溝水平，SQ3停止觸發，恢復由粉色線供電，2端同時運行。而SQ1和SQ2的安全開關就是為了設備發生故障時，偏移角度過大，而導向塔盒沒起到糾正作用時，斷開整個設備安全回路，起到安全保護作用。

需要注意的是，犁溝導向塔盒和鋼絲繩導向塔盒的結構是不一樣的，犁溝導向用于坡度相對較大，運行距離較短的地塊；鋼絲繩導向適用于坡度平緩，運行距離較長，設備長度超過500米的地塊。再以后的文章里，艾瑞德小編還會介紹一下鋼絲繩導向塔盒的運行原理，敬請關注！
